产生原因
搭建环境
只能控制本地事务
架构原理
整合Seata
原理
1. 二阶提交协议
四种事务模式

官方文档：https://seata.apache.org/zh-cn/docs/overview/what-is-seata

产生原因

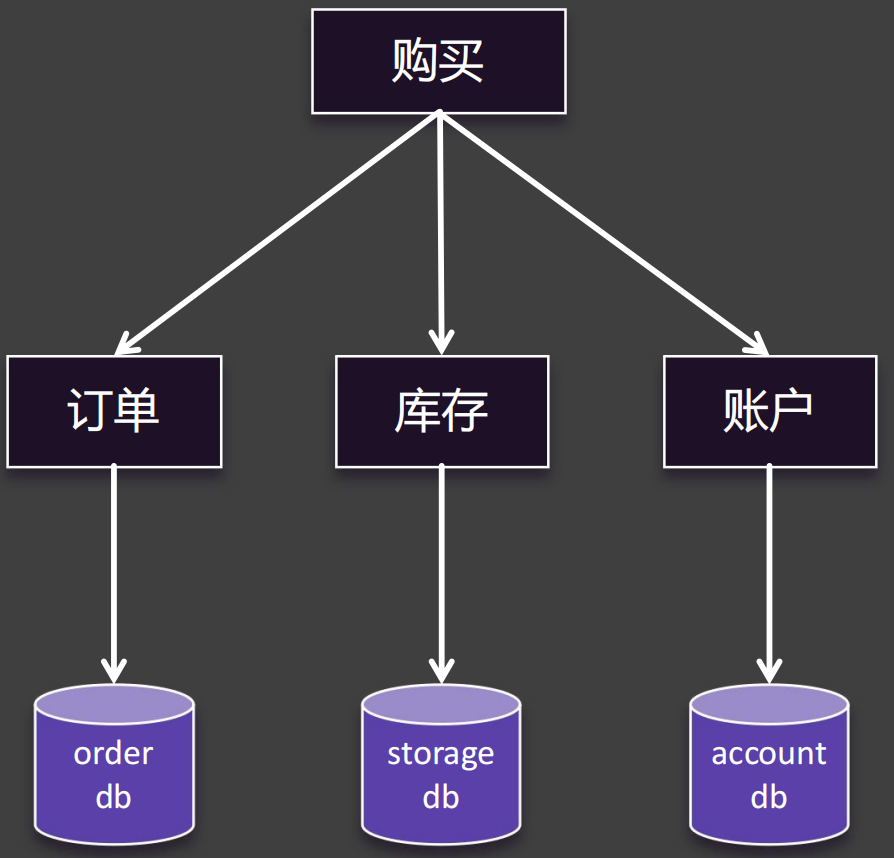

比如一个分布式的商城，用户在发起购买请求的时候，会涉及多个微服务：订单微服务，库存微服务和账户微服务。每个微服务有自己独立的数据库。

在理想的情况下：

如果库存服务异常抛出 → 账户服务感知失败并回滚 → 订单服务也回滚 → 整个调用链像一个事务那样失败回滚。

确实从调用链的视角看上去像是一个“事务”，这也正是很多简单系统中的“伪分布式事务”的做法（或者叫服务级回滚）。

但现实中可能出问题的地方（为什么还需要分布式事务）

网络异常导致调用链中断：
- 比如库存服务其实扣减了库存，但在向账户服务返回异常前网络断了。
- 账户服务以为库存服务失败，自己回滚，但库存服务实际上成功执行了。
- 数据不一致发生了：库存减了，订单没生成。
服务内部没有事务保证或回滚失败：
- 如果账户服务记录购买记录成功了，调用库存失败了，但账户服务的回滚操作失败或未实现，也会造成数据不一致。
异步调用 / 消息队列的参与：
- 如果你通过消息通知库存服务（而不是同步调用），就没法靠异常来驱动整个调用链回滚了。
- 分布式系统为了性能，很多时候都会引入异步消息队列，这个时候异常是无法传递的。
各个服务之间的事务隔离性：服务之间的本地事务是独立提交和回滚的，没有一个中心协调器来确保所有服务都成功后再提交，否则就回滚。

搭建环境

需求

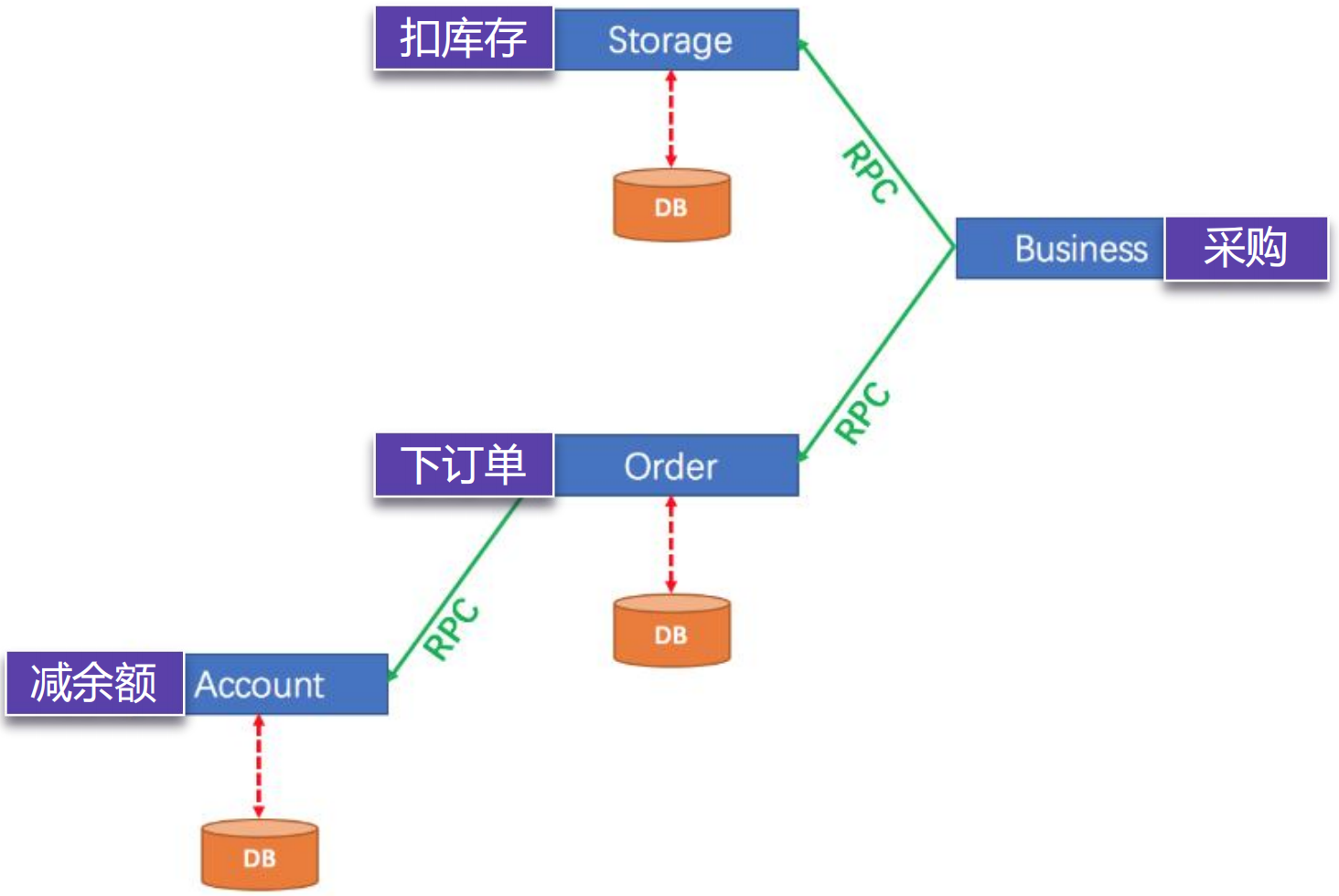

有这么一个业务：发起采购，会先调用Storage微服务扣减库存，接着在调用Order微服务下订单，之后再调用Account微服务扣减用户的余额。

数据库

CREATE DATABASE IF NOT EXISTS `storage_db`;
USE `storage_db`;
DROP TABLE IF EXISTS `storage_tbl`;
CREATE TABLE `storage_tbl` (
                               `id` int(11) NOT NULL AUTO_INCREMENT,
                               `commodity_code` varchar(255) DEFAULT NULL,
                               `count` int(11) DEFAULT 0,
                               PRIMARY KEY (`id`),
                               UNIQUE KEY (`commodity_code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
INSERT INTO storage_tbl (commodity_code, count) VALUES ('P0001', 100);
INSERT INTO storage_tbl (commodity_code, count) VALUES ('B1234', 10);
-- 注意此处0.3.0+ 增加唯⼀索引 ux_undo_log
DROP TABLE IF EXISTS `undo_log`;
CREATE TABLE `undo_log` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `branch_id` bigint(20) NOT NULL,
  `xid` varchar(100) NOT NULL,
  `context` varchar(128) NOT NULL,
  `rollback_info` longblob NOT NULL,
  `log_status` int(11) NOT NULL,
  `log_created` datetime NOT NULL,
  `log_modified` datetime NOT NULL,
  `ext` varchar(100) DEFAULT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;
CREATE DATABASE IF NOT EXISTS `order_db`;
USE `order_db`;
DROP TABLE IF EXISTS `order_tbl`;
CREATE TABLE `order_tbl` (
                             `id` int(11) NOT NULL AUTO_INCREMENT,
                             `user_id` varchar(255) DEFAULT NULL,
                             `commodity_code` varchar(255) DEFAULT NULL,
                             `count` int(11) DEFAULT 0,
                             `money` int(11) DEFAULT 0,
                             PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
-- 注意此处0.3.0+ 增加唯⼀索引 ux_undo_log
DROP TABLE IF EXISTS `undo_log`;
CREATE TABLE `undo_log` (`id` bigint(20) NOT NULL AUTO_INCREMENT,
                         `branch_id` bigint(20) NOT NULL,
                         `xid` varchar(100) NOT NULL,
 `context` varchar(128) NOT NULL,
 `rollback_info` longblob NOT NULL,
 `log_status` int(11) NOT NULL,
 `log_created` datetime NOT NULL,
 `log_modified` datetime NOT NULL,
 `ext` varchar(100) DEFAULT NULL,
 PRIMARY KEY (`id`),
 UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;
CREATE DATABASE IF NOT EXISTS `account_db`;
USE `account_db`;
DROP TABLE IF EXISTS `account_tbl`;
CREATE TABLE `account_tbl` (
   `id` int(11) NOT NULL AUTO_INCREMENT,
   `user_id` varchar(255) DEFAULT NULL,
   `money` int(11) DEFAULT 0,
   PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
INSERT INTO account_tbl (user_id, money) VALUES ('1', 10000);
-- 注意此处0.3.0+ 增加唯⼀索引 ux_undo_log
DROP TABLE IF EXISTS `undo_log`;
CREATE TABLE `undo_log` (
   `id` bigint(20) NOT NULL AUTO_INCREMENT,
   `branch_id` bigint(20) NOT NULL,
   `xid` varchar(100) NOT NULL,
   `context` varchar(128) NOT NULL,
   `rollback_info` longblob NOT NULL,
   `log_status` int(11) NOT NULL,
   `log_created` datetime NOT NULL,
   `log_modified` datetime NOT NULL,
   `ext` varchar(100) DEFAULT NULL,
   PRIMARY KEY (`id`),
   UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

微服务本地事务

在对应方法上添加@Transactional注解，如：

@Transactional
@Override
public void deduct(String commodityCode, int count) {
    storageTblMapper.deduct(commodityCode, count);
    if (count == 5) {
        throw new RuntimeException("库存不足");
    }
}

场景	是否必须加 `@EnableTransactionManagement`
Spring Boot 项目（使用 Spring Boot Starter）	不需要手动加，自动配置已开启
传统 Spring 项目（非 Spring Boot）	需要手动加上 `@EnableTransactionManagement`
不确定环境 / 想确保事务功能无误	建议手动添加，安全起见

对于传统Spring项目，还需要加 @EnableTransactionManagement

@EnableTransactionManagement
@MapperScan("org.example.storage.mapper")
@EnableDiscoveryClient
@SpringBootApplication
public class SeataStorageMainApplication {

    public static void main(String[] args) {
        SpringApplication.run(SeataStorageMainApplication.class, args);
    }
}

只能控制本地事务

@Transactional
@Override
public OrderTbl create(String userId, String commodityCode, int orderCount) {
    //1、计算订单价格
    int orderMoney = calculate(commodityCode, orderCount);

    //2、扣减账户余额: 这里远程调用Account微服务，Account微服务有自己独有的Account数据库
    accountFeignClient.debit(userId, orderMoney);
    //3、保存订单
    OrderTbl orderTbl = new OrderTbl();
    orderTbl.setUserId(userId);
    orderTbl.setCommodityCode(commodityCode);
    orderTbl.setCount(orderCount);
    orderTbl.setMoney(orderMoney);

    //3、保存订单：这里是操作本地微服务(order微服务)，操作其独有的order数据库
    orderTblMapper.insert(orderTbl);

    int i = 10/0;

    return orderTbl;
}

Spring 的 @Transactional 只能控制本地事务：

当前的事务注解@Transactional 只能控制 当前这个服务（Order 服务） 中的本地数据库事务，比如：orderTblMapper.insert(orderTbl);
它无法控制远程微服务（如 Account 服务）中发生的操作，比如accountFeignClient.debit(...)
Feign 发出的 HTTP 请求跨出了当前 JVM，Spring 的事务控制是无法感知和回滚远程微服务中的数据库操作的。

服务	操作	数据库	能否被本地事务控制
`Order` 服务	插入订单	`order` 库	✅ 被 `@Transactional` 控制
`Account` 服务	扣减账户金额（通过 Feign）	`account` 库	❌ 不在当前事务控制范围

架构原理

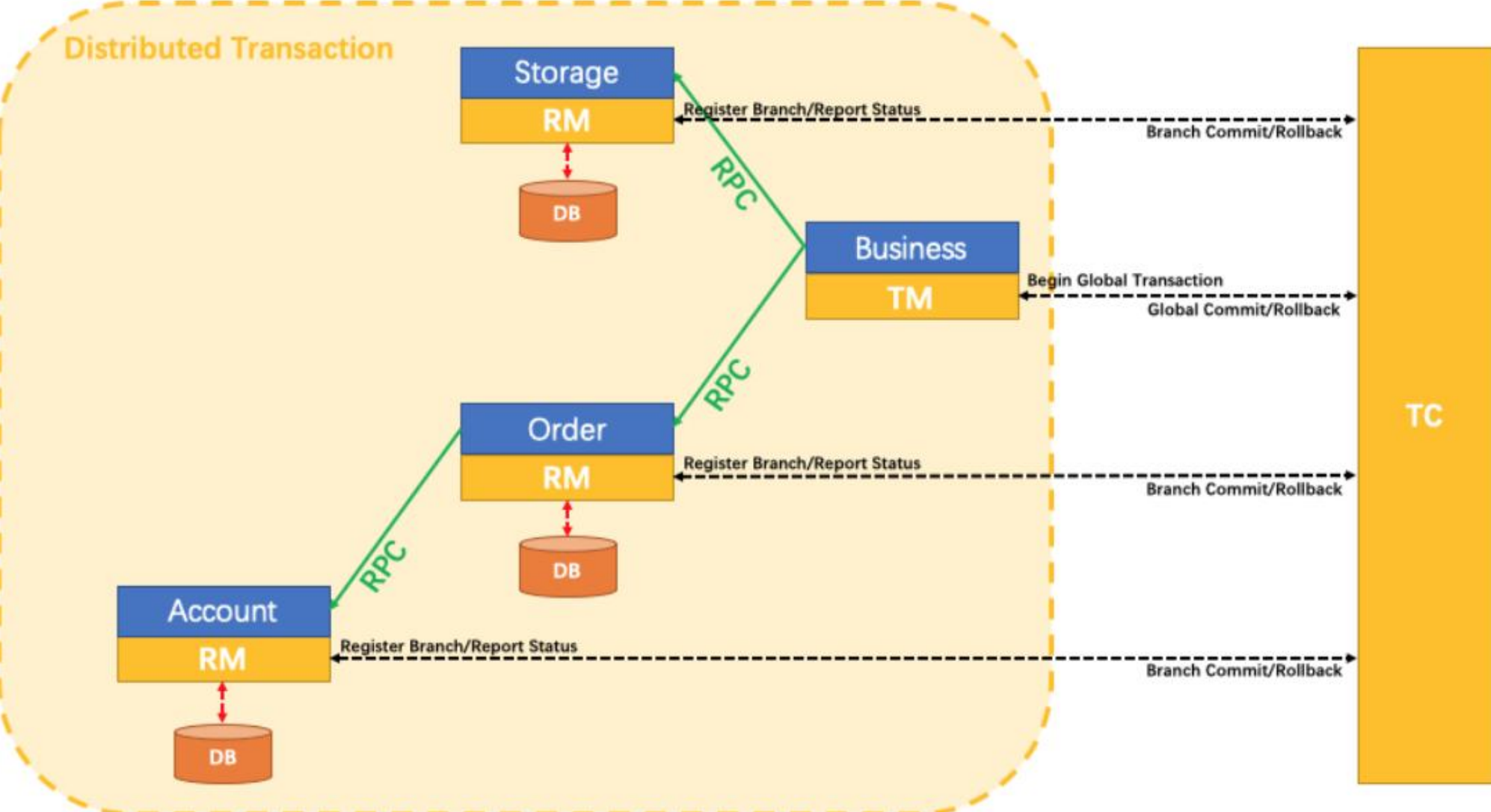

在Seata中，有一个TC(Transaction Coordinator) 事务协调者，用于总体管理所有的微服务。它的作用是维护全局和分支事务的状态，驱动全局事务提交或回滚。

第二个组件是TM (Transaction Manager) 事务管理器，用于定义全局事务的范围，也就是定义开始全局事务、提交或回滚全局事务。

第三个组件是RM (Resource Manager) 资源管理器，它是用于管理分支事务处理的资源，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚。

整合Seata

Seata-server：Seata服务器

下载地址：https://seata.apache.org/zh-cn/download/seata-server/

启动：bash seata-server.sh

访问：http://localhost:7091

引入依赖

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

配置文件

在resources下面创建一个file.conf文件，用于配置Seata-server的地址：

 service {
   #transaction service group mapping
   # vgroupMapping 表示事务的分组映射
   # default_tx_group 表示默认的事务组，这个默认事务组的名称为"default"
   vgroupMapping.default_tx_group = "default"
   #only support when registry.type=file, please don't set multiple addresses
   # default 和上面的 vgroupMapping.default_tx_group 对应
   # default.grouplist 表示事务组的地址列表
   # 注意 7091 是 Seata server web 服务器的端口
   # 8091 是 Seata server 的事务处理端口，也就是 TC 事务协调者 的端口
   default.grouplist = "127.0.0.1:8091"
   #degrade, current not support
   # enableDegrade 表示是否启用降级
   enableDegrade = false
   #disable seata
   # disableGlobalTransaction 表示是否禁用全局事务
   disableGlobalTransaction = false
 }

开启全局事务

在Business这个微服务（TM）开启全局事务：

@GlobalTransactional//表示开启全局事务
@Override
public void purchase(String userId, String commodityCode, int orderCount) {
    //1. 扣减库存
    storageFeignClient.deduct(commodityCode, orderCount);

    //2. 创建订单
    orderFeignClient.create(userId, commodityCode, orderCount);
}

这个purchase是最大事务的入口。这个时候就可以实现全局事务的控制。

总结

启动Seata-server（TC），统一管理事务
引入Seata依赖
给每个微服务编写file.conf，用于找到Seata-server（TC）
在事务的最大入口，添加@GlobalTransactional注解，开始全局事务
需要有undo_log表

原理

二阶提交协议

请求发送给Business，开始采购。它会调用两个远程方法，一个扣减库存（storageFeignClient.deduct），一个创建订单（orderFeignClient.create）。一旦purchase方法标注了@GlobalTransactional注解之后，代表全局事务就开启了。方法一旦执行，就会向Seata-server(TC) 注册一个事务。每一个全局事务都会有一个唯一id。所有的分支事务全部执行完之后，全局事务才能结束。
```
@GlobalTransactional//表示开启全局事务
@Override
public void purchase(String userId, String commodityCode, int orderCount) {
    //1. 扣减库存
    storageFeignClient.deduct(commodityCode, orderCount);

    //2. 创建订单
    orderFeignClient.create(userId, commodityCode, orderCount);
}
```

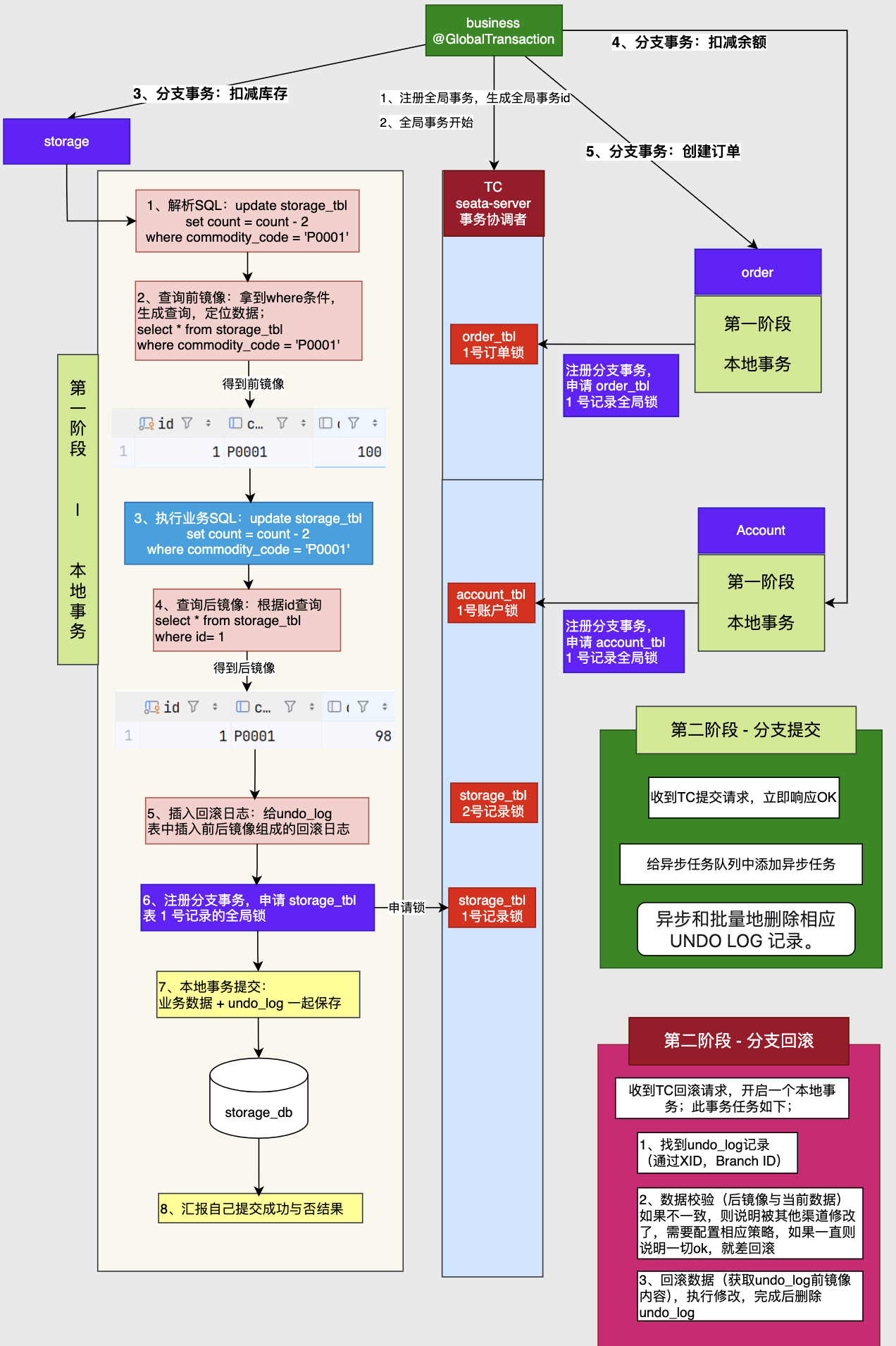

第一阶段：本地事务（分支事务）。下面以扣减库存为例。其他的创建订单和扣减余额也类似。

@Transactional
@Override
public void deduct(String commodityCode, int count) {
    storageTblMapper.deduct(commodityCode, count);
}

在扣减库存之前，Seata会解析storageTblMapper.deduct的SQL语句
```
update storage_tbl set count = count-2 where commodity_code='P0001'
```
根据storageTblMapper.deduct的SQL语句查询前镜像。也就是拿到where的条件，生成一条查询语句，定位到要修改的数据：
```
select * from storage_tbl where commodity_code='P0001'
```

拿到前镜像之后，再去执行业务SQL

update storage_tbl set count = count-2 where commodity_code='P0001'

执行完业务SQL之后，Seata还会再根据where条件获取后镜像。也就是获取修改之后的数据。这个时候再查就是根据id查询了。
```
select * from storage_tbl where id =1
```

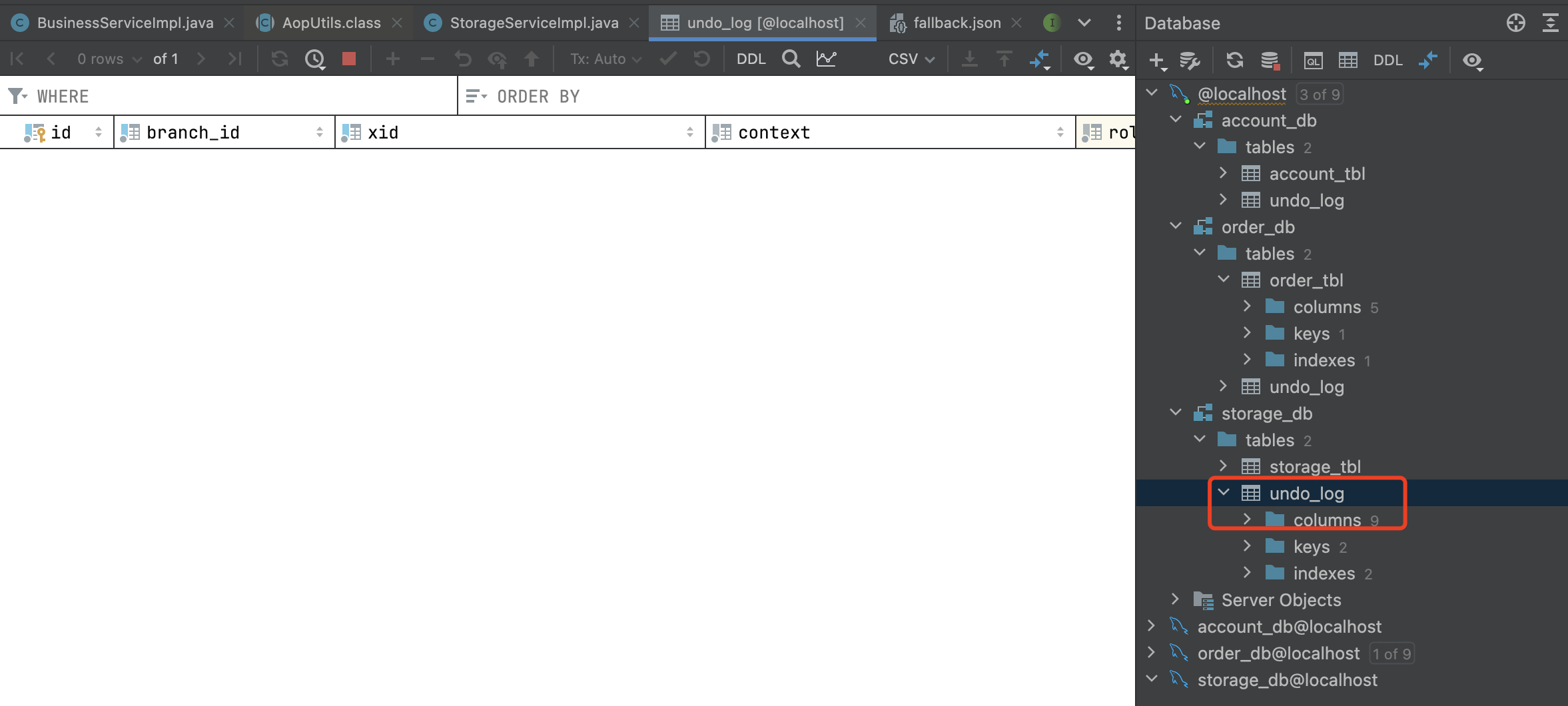

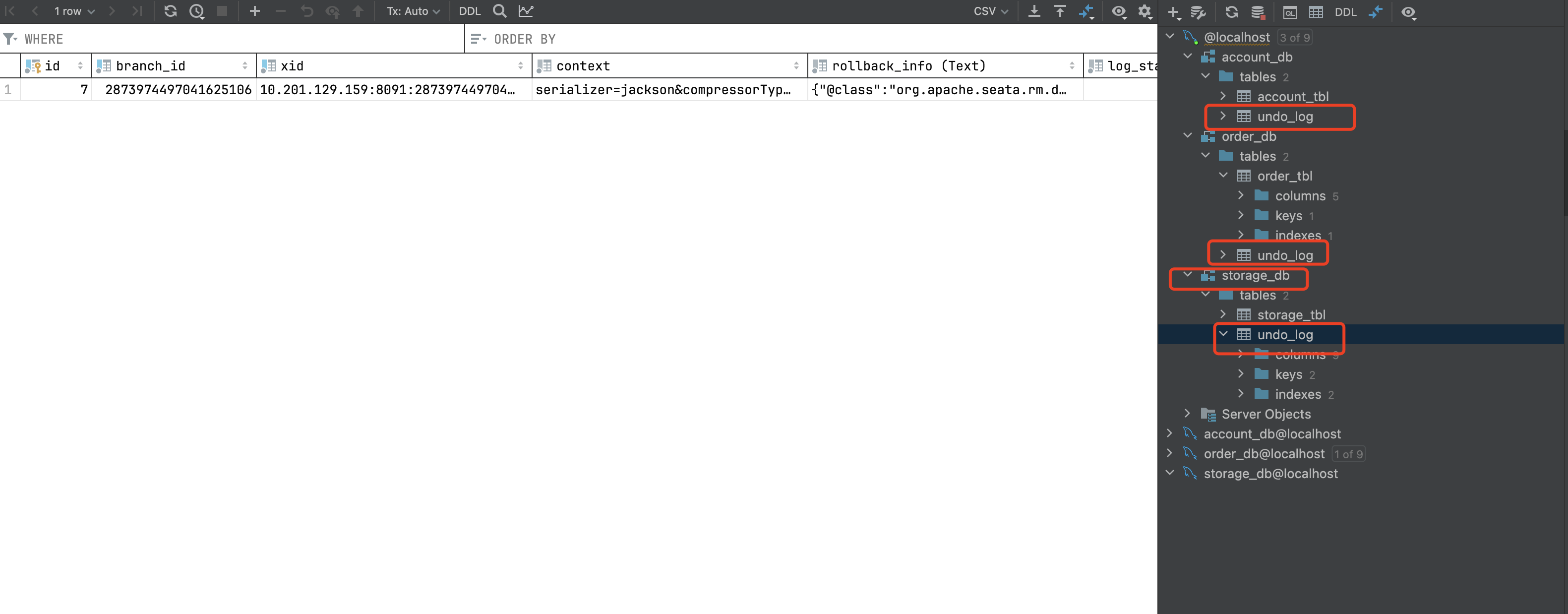

在将获取的前后镜像数据插入到undo_log表里面。这张表，每一个分布式的数据库里面都要有。

CREATE TABLE `undo_log` (
   `id` bigint(20) NOT NULL AUTO_INCREMENT,
   `branch_id` bigint(20) NOT NULL,
   `xid` varchar(100) NOT NULL,
   `context` varchar(128) NOT NULL,
   `rollback_info` longblob NOT NULL,
   `log_status` int(11) NOT NULL,
   `log_created` datetime NOT NULL,
   `log_modified` datetime NOT NULL,
   `ext` varchar(100) DEFAULT NULL,
   PRIMARY KEY (`id`),
   UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

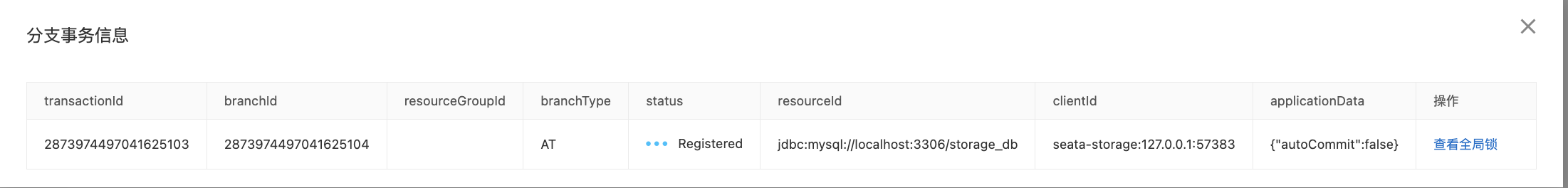

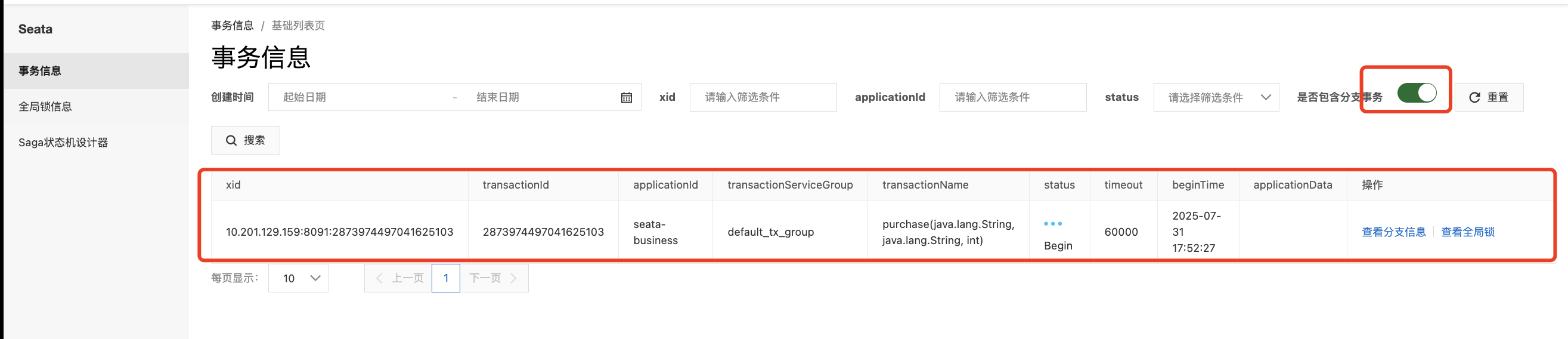

接着，会向Seata-server注册分布式事务
并且申请storage_tbl的表1号记录的全局锁。以防止其他线程会修改1号记录。

提交本地事务，把业务数据和undo_log一起提交到``storage_db`数据库里面。

以下是rollback的信息：

{
  "@class": "org.apache.seata.rm.datasource.undo.BranchUndoLog",
  "xid": "10.201.129.159:8091:2873974497041625105",
  "branchId": 2873974497041625106,
  "sqlUndoLogs": ["java.util.ArrayList", [{
    "@class": "org.apache.seata.rm.datasource.undo.SQLUndoLog",
    "sqlType": "UPDATE",
    "tableName": "storage_tbl",
    "beforeImage": {
      "@class": "org.apache.seata.rm.datasource.sql.struct.TableRecords",
      "tableName": "storage_tbl",
      "rows": ["java.util.ArrayList", [{
        "@class": "org.apache.seata.rm.datasource.sql.struct.Row",
        "fields": ["java.util.ArrayList", [{
          "@class": "org.apache.seata.rm.datasource.sql.struct.Field",
          "name": "count",
          "keyType": "NULL",
          "type": 4,
          "value": 98
        }, {
          "@class": "org.apache.seata.rm.datasource.sql.struct.Field",
          "name": "id",
          "keyType": "PRIMARY_KEY",
          "type": 4,
          "value": 1
        }]]
      }]]
    },
    "afterImage": {
      "@class": "org.apache.seata.rm.datasource.sql.struct.TableRecords",
      "tableName": "storage_tbl",
      "rows": ["java.util.ArrayList", [{
        "@class": "org.apache.seata.rm.datasource.sql.struct.Row",
        "fields": ["java.util.ArrayList", [{
          "@class": "org.apache.seata.rm.datasource.sql.struct.Field",
          "name": "count",
          "keyType": "NULL",
          "type": 4,
          "value": 96
        }, {
          "@class": "org.apache.seata.rm.datasource.sql.struct.Field",
          "name": "id",
          "keyType": "PRIMARY_KEY",
          "type": 4,
          "value": 1
        }]]
      }]]
    }
  }]]
}

把提交结果（成功/失败）回报给Seata-server。

所有的分支事务的提交结果都是成功：给前端响应OK
- 收到TC的提交请求，立即给前端响应OK
- 同时添加异步任务，删除undo_log表里的相关记录
如果分支事务有失败的情况：全部回滚
- 每一个微服务（RM）会收到TC的回滚请求，会开启一个本地事务处理回滚
  - 找到undo_log表里的相关记录
  - 校验数据。比较后镜像的数据与当前的数据是否一致。如果一致，说明没有被修改过，可以用前镜像的数据回滚。如果不一致，说明被修改过，这就需要相关的配置。
  - 执行回滚之后，删除undo_log表里的相关记录。

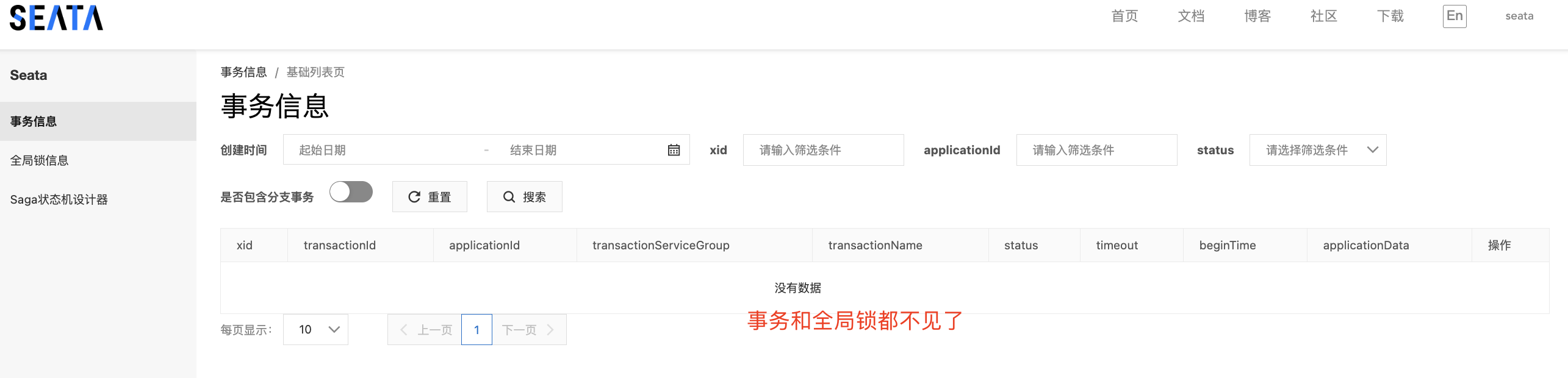

所有事务执行完成之后，以前申请的全局锁才会被释放。

四种事务模式

如何配置Seata的事务模式：

seata:
  data-source-proxy-mode: XA

Seata AT 模式：默认的模式。也就是上面介绍的模式

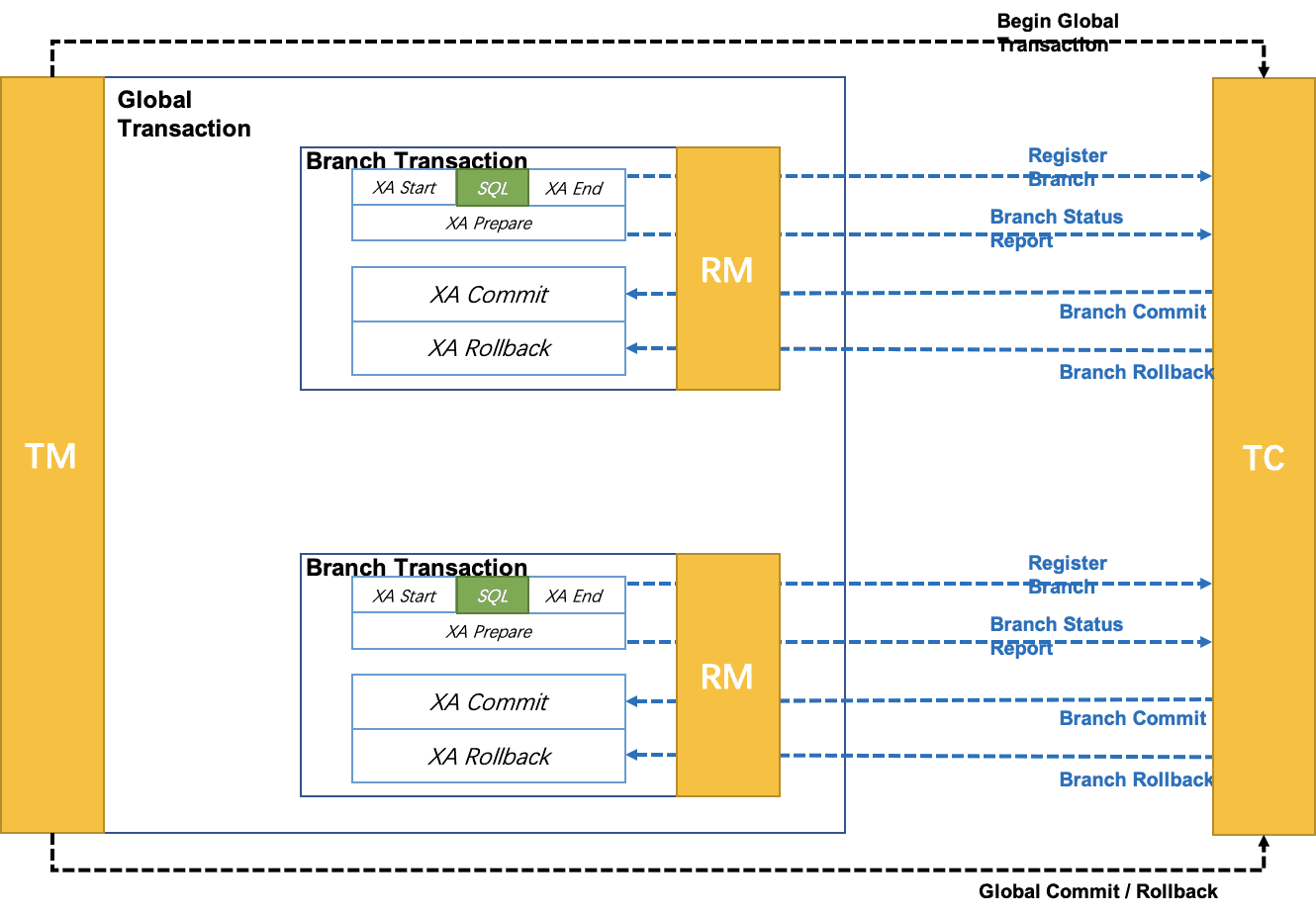

Seata XA 模式：XA prepare 后就申请锁，分支事务进入阻塞阶段，收到 XA commit 或 XA rollback 前必须阻塞等待。事务资源长时间得不到释放，锁定周期长，而且在应用层上面无法干预，性能差。

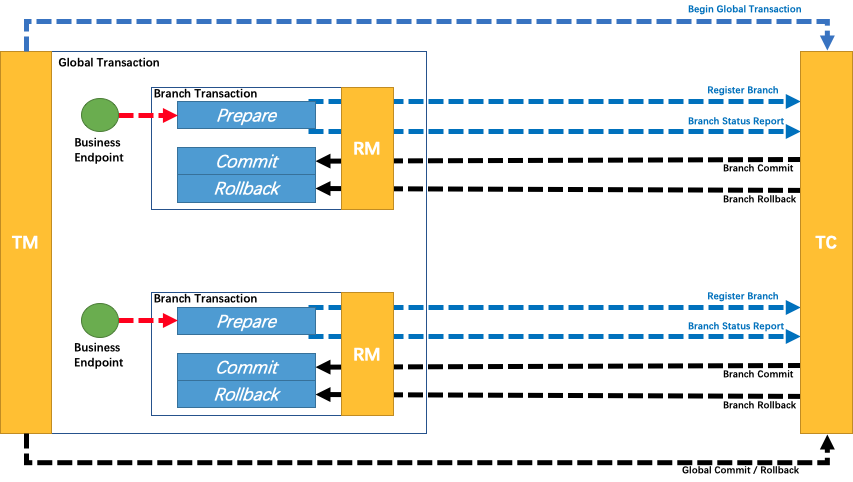

Seata TCC 模式：区别于在 AT 模式直接使用数据源代理来屏蔽分布式事务细节，业务方需要自行定义 TCC 资源的“准备”、“提交”和“回滚” 。比如在下方的例子中。（TCC模式需要自己写代码去控制事务的提交与回滚）

public interface TccActionOne {
    @TwoPhaseBusinessAction(name = "DubboTccActionOne", commitMethod = "commit", rollbackMethod = "rollback")
    public boolean prepare(BusinessActionContext actionContext, @BusinessActionContextParameter(paramName = "a") String a);
    public boolean commit(BusinessActionContext actionContext);
    public boolean rollback(BusinessActionContext actionContext);
}

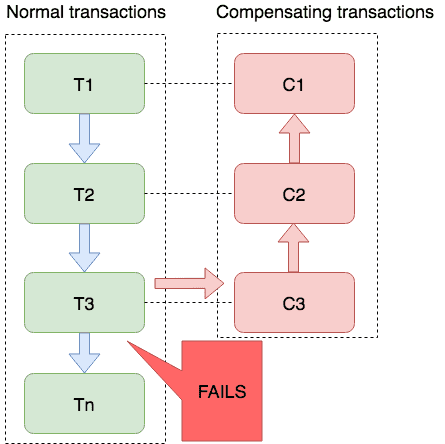

Seata Saga 模式：Saga 模式是 SEATA 提供的长事务解决方案，比如一个事物可能需要2个小时。这个时候就不能用锁去锁住相关表。Saga 模式非常适合与消息队列一起使用，比如下面如果T3发生了异常，就可以发送消息，通知之前的模块，执行对应的回滚策略。在 Saga 模式中，业务流程中每个参与者都提交本地事务，当出现某一个参与者失败则补偿前面已经成功的参与者，一阶段正向服务和二阶段补偿服务都由业务开发实现。
